Ứng dụng / Phanh đĩa ứng dụng lò xo



Lò xo đĩa còn được gọi là vòng đệm Belleville chủ yếu được sử dụng trong phanh đĩa thước cặp thủy lực hoặc khí nén để cung cấp lực kẹp phanh trong cần cẩu, khai thác mỏ, hệ thống băng tải và sản xuất khi cần có sự tham gia tự động khi mất điện.



Phanh đĩa Caliper sử dụng các lò xo đĩa để tạo ra lực, sau đó được giải phóng bằng áp suất không khí hoặc thủy lực.

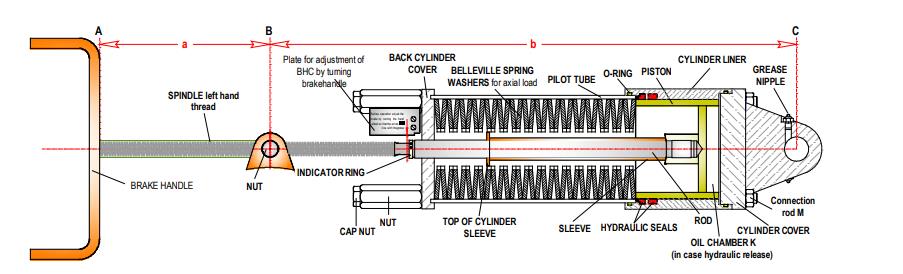

Hình 1 thể hiện sơ đồ một phanh băng ứng dụng lò xo-được tạo thành bởi lò xo đĩa hoặc vòng đệm Belleville, trong đó, tùy thuộc vào cơ cấu nhả bằng tay hoặc thủy lực, pít-tông nén chúng bị dịch chuyển dọc trục do người vận hành xoay tay cầm phanh hoặc do áp suất thủy lực tác động lên khoang dầu tương ứng.



Để nhả phanh sau khi tời được gài, người vận hành tiếp tục giảm sức ép của lò xo lên pít-tông bằng cách xoay tay phanh ngược chiều kim đồng hồ.



Để nhả phanh từ trạng thái nhả, người điều khiển xoay tay phanh theo chiều kim đồng hồ.



Hình 1. Phanh tác dụng lò xo (lò xo đĩa hoặc vòng đệm Belleville).

Hình 2 Phanh đĩa ứng dụng lò xo thủy lực (lò xo đĩa hoặc vòng đệm Belleville)	Hình 2 cho thấy phanh đĩa kẹp-được sử dụng lò xo thủy lực. Phanh này yêu cầu áp suất thủy lực để nhả đĩa. Lực phanh được cung cấp bởi các vòng đệm Belleville hoặc lò xo đĩa. Vòng đệm Belleville có khả năng lưu trữ lực rất lớn. Khi phanh được điều áp, một pít-tông sẽ di chuyển để nén các ống đệm lò xo Belleville, do đó giải phóng đĩa.
	Vật liệu có sẵn: ●Thép cacbon: 51CrV4 (1.8159/6150) ●Thép không gỉ dòng SUS300: SUS301 (1.4310) SUS304 (1.4301) SUS316 (1.4401) ●Thép không gỉ làm cứng kết tủa: Thép không gỉ 17-7PH (1.4568) ●Thép không gỉ ổn định nhiệt: X22CrMoV12 1 (1.4923) ●Thép không gỉ nhiệt độ cao: Inconel 718 (2.4668) Inconel 750 (2.4669) Nimonic 90 (2.4969)
